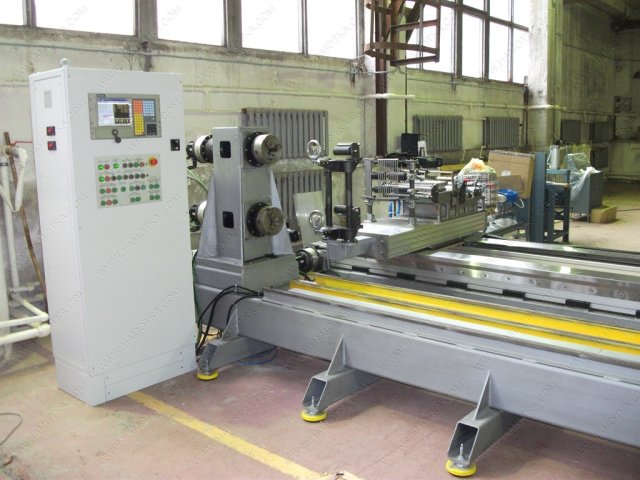

Двухшпиндельный станок ЧПУ радиально-перекрестной намотки модели РПН2-500Ф3 |
Станок предназначен для серийного производства стеклопластиковых и металлокомпозитных баллонов методом радиально-перекрёстной намотки. Станок имеет единый нитепропитывающий тракт с раздельными узлами пропитки, формирования и раскладки жгута. Управление шпинделями раздельное, т.е. каждый шпиндель имеет свой независимый сервомотор, являющийся отдельной осью станка. Таким образом, намотка возможна как на один шпиндель, так и на оба сразу. В случае обрыва жгута на станке предусмотрена возможность обратной отработки программы по одному или обоим шпинделям. Намотка в базовой комплектации возможна на толстостенный металлический или полимерный лейнер. Для намотки длинных изделий, имеющих в основе тонкостенный, предварительно подкачанный лейнер, базовый узел задней бабки заменяется узлом с электропневматической следящей системой растяжения лейнера. Станина станка является модулем с дискретной длиной, которая определяется ТЗ Заказчика. |
№ | Наименование параметров | Ед. изм. | Данные |
---|---|---|---|
1 | Диаметр наматываемых изделий, max | мм | 500 |
2 | Диаметр наматываемых изделий, min | мм | 50 |
3 | Длина наматываемых изделий, max | мм | 4000,3000,2500 |
4 | Масса оправки с наматываемым изделием, max | кг | 500 |
5 | Количество шпинделей | шт | 2 |
6 | Диаметр патрона шпинделей | мм | 315 |
7 | Отверстие шпинделя | - | Морзе № 5 |
8 | Отверстия пинолей бабки задней | - | Морзе № 5 |
9 | Ход каретки станка, max | мм | 4500, 3500,3000 |
10 | Скорость перемещения каретки при намотке, max | м/мин | 45 |
11 | Скорость перемещения каретки установочная | м/мин | 60 |
12 | Частота вращения шпинделя при намотке | об/мин | 0…60 |
13 | Частота вращения шпинделя установочная | об/мин | 0…90 |
14 | Скорость намотки (при диаметрах оправки 300 мм), max | м/мин | 45 |
15 | Углы намотки | град | 6…90 |
16 | Количество независимо управляемых координат | шт | 4 |
17 | Точность геодезической укладки ленты | мм | ± 1 |
18 | Цена импульса по вращению оправок | град | 0,01 |
19 | Цена импульса по перемещению каретки | мм | 0,01 |
20 | Цена импульса по перемещению суппорта | мм | 0,01 |
21 | Ширина ленты при перекрестной намотке | мм | 4…40 |
22 | Натяжение ленты, на каждый раскладчик | дан | 5…60 |
23 | Количество жгутов в шпулярнике | шт | 20 |
24 | Количество шпулярников, размотка внешняя | шт | 1 |
25 | Количество нитетрактов | шт | 1 |
26 | Температура связующего в ванне | С (град) | 35…70 |
27 | Точность поддержания температуры связующего | С (град) | ± 5 |
28 | Мощность нагревателя устройства пропиточного | кВт | 1,35 (± 5%) |
29 | Объем ванны пропиточной, без учета барабана | л | 12 |
30 | Максимальная потребляемая мощность | кВт | 7,5 |
31 | Габариты станка | ||
32 | - длина, max | мм | 6000 |
33 | - ширина, max | мм | 2700 |
34 | - высота, max | мм | 2000 |
35 | Масса станка, max | кг | 2700 |
36 | Срок службы станка при 2-х сменной работе | лет | 7 |
