Нитепропитывающие тракты.

Нитепропитывающие тракты выпускаются в вариантах:

1. С автоматической системой натяжения (одно-, двух- и трехконтурное регулирование) сформированного жгута.
2. С ручной механической регулировкой натяжения сформированного жгута.
3. Тракты для двухшпиндельных станков с раздельными узлами формирования, пропитки и регулировки натяжения жгута.

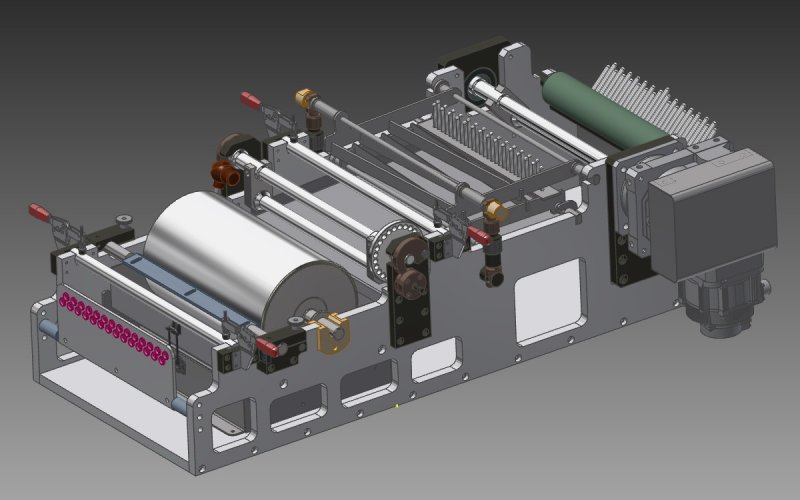

Нитепропитывающий тракт НПТ-12А3

Тракт предназначен для формирования пропитанного жгута на станках, требующих оснащения системой автоматической регулировки натяжения.

Тракт имеет четыре канала регулировки нагрева:

1. нагрев ванночки,
2. подогрев устройства отжима излишков связующего,
3. подогрев лотка стока связующего,
4. подогрев выходного валка.

       Система отжима связующего представляет собой  ряд подогреваемых отжимных валков, к которым с регулируемым усилием прижимается пластичный валик из стеклоткани. Такая конструкция позволяет регулировать нанос связующего без травмирования жгута.

       Автоматическая система натяжения жгута обеспечивает максимальное натяжение на выходе до 600 кг за счет трехконтурной системы регулирования. После пропитывающего барабана жгут проходит через два контура преднатяжения для выравнивания разнонатянутости жгутов внутри сформированной ленты. Уровни натяжения на первых контурах выставляются таким образом, что бы обеспечить минимальное значение из диапазона регулирования натяжения. После выравнивания внутреннего натяжения жгут проходит через подогреваемый узел отжима и попадает на автоматический контур, который осуществляет окончательную, точную регулировку в заданном оператором диапазоне натяжения.

       Нитепропитывающие тракты НПТ-12А и НПТ-12Р отличаются от представленной модели упрощениями конструкции которая заключается для НПТ-12А в:

• Отсутствии двух контуров ручного преднатяжения,
• Объединении каналов подогрева ножей и стока связующего,
• Уменьшенных габаритах и энергопотреблении.

для НПТ2-12Р:

• Наличие одного контура ручной установки натяжения
• Отсутствие автоматической системы натяжения
• Объединение каналов подогрева ножей и стока связующего,
• Уменьшенные габариты и  и энергопотребление

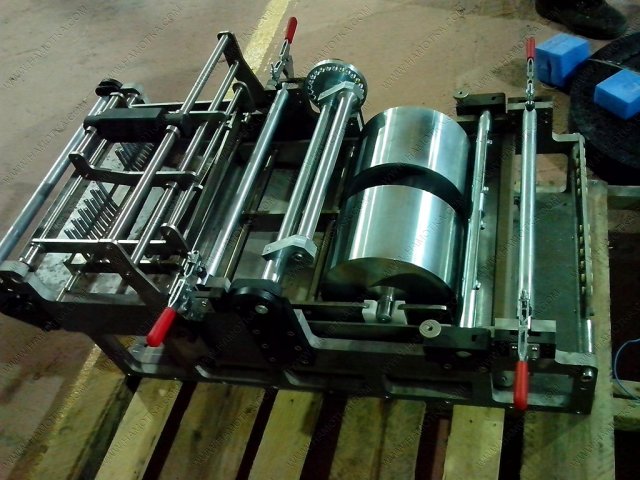

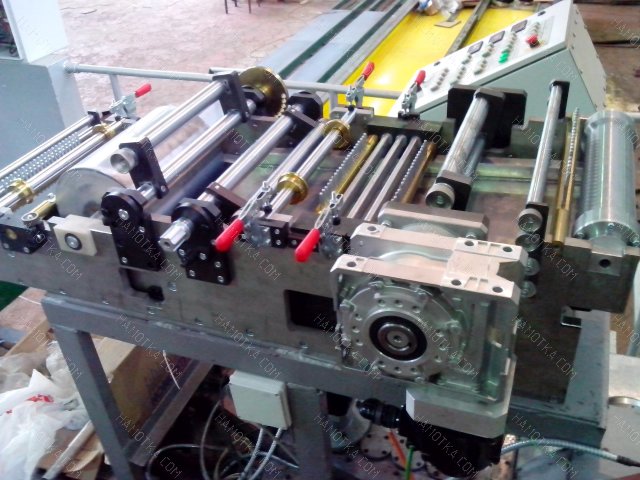

Нитепропитывающий тракт НПТ-8А2

       Тракт предназначен для формирования пропитанного жгута на станках, требующих оснащения системой автоматической регулировки натяжения. Тракт имеет три канала регулировки нагрева:

1. нагрев ванночки,
2. подогрев устройства отжима излишков связующего и лотка стока связующего,
3. подогрев выходного валка.

       Система отжима связующего представляет собой  ряд подогреваемых отжимных валков, к которым с регулируемым усилием прижимается пластичный валик из стеклоткани. Такая конструкция позволяет регулировать нанос связующего без травмирования жгута.

       Автоматическая система натяжения жгута обеспечивает максимальное натяжение на выходе до 400 кг за счет двухконтурной системы регулирования. После пропитывающего барабана жгут проходит через контур преднатяжения для выравнивания разнонатянутости жгутов внутри сформированной ленты. Уровни натяжения на первом контуре выставляются таким образом, что бы обеспечить минимальное значение из диапазона регулирования натяжения. После выравнивания внутреннего натяжения жгут проходит через подогреваемый узел отжима и попадает на автоматический контур, который осуществляет окончательную, точную регулировку в заданном оператором диапазоне натяжения.

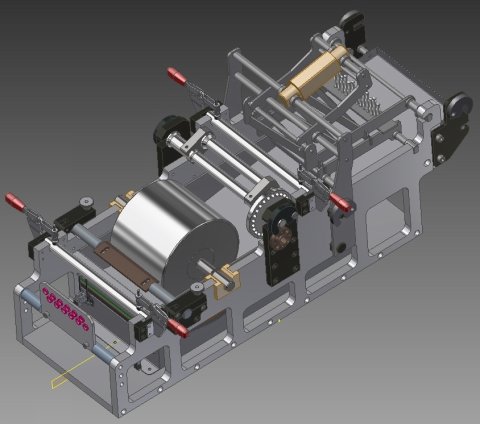

Нитепропитывающий тракт НПТ-6Р

Тракт предназначен для формирования пропитанного жгута на станках, требующих оснащения системой автоматической регулировки натяжения.

Тракт имеет один канал регулировки нагрева - нагрев ванночки и лотка стока связующего,

Система отжима связующего представляет собой систему косых ножей с плавной регулировкой прижима. Такая конструкция позволяет регулировать нанос связующего без травмирования жгута.

После пропитывающего барабана жгут проходит через восьмерку натяжения, которая формирует необходимое натяжение на выходе тракта.

---
