* Внимание, произошло обновление модельного ряда приборов ServiceMan, подробнее
Приборы диагностики гидравлики SensoControl подходят для использования в любой сфере, где требуются измерения. Промышленность, мобильные гидравлические системы, обслуживание или ремонт техники: измерение гидравлических параметров и их обработка является основой надежного устранения неисправностей. Поэтому для современного техника всегда необходим систематический поиск неисправностей с помощью новейших вспомогательных средств. Происходящие с высокой скоростью операции, например, переключение клапанов, ход цилиндров, появление пиков давления, перепады давления и изменения расхода, -для всего этого необходимо одновременное измерение и анализ данных. Ручные измерительные приборы SensoControl специально разработаны с учетом следующих требований: | ||
- Измерение и индикация гидравлических величин: давления, перепада давлений, пиков давления, температуры и расхода, а также частоты вращения - Для мобильной регистрации измеренных характеристик с большой точностью и простым управлением Все измерительные приборы, а также принадлежности к ним производятся и проверяются на собственных заводах Parker. Постоянно растущие требования к качеству и гибкости делают приборы фирмы Parker надежным партнером. |
Электронный манометр Service Junior
Манометр ServiceJunior фирмы Parker позволяет измерять и просматривать параметры давления. Четырехразрядный дисплей обеспечивает точную индикацию измеренных значений. Пики давления надежно регистрируются с частотой измерений в 10 мс. ServiceJunior отличается простой управления. Убедительное соотношение цены и качества еще больше подчеркивает все преимущества цифрового измерения значений с помощью этого прибора. Цифровое измерение и индикация давления с подсветкой дисплея - Точность ± 0,5 % полной шкалы - Индикатор с гистограммой (доп. индикатор) и функцией запоминания пика - Измерение пиков давления с частотой 10 мс - Простое управление - Прочный и надежный - Подсветка индикатора измеренных значений - Соединение для трубы из нержавеющей стали 1/4" BSPP Коды для заказа: SCJN-XXX-01, - ServiceJunior, Переходник SCA-1/4-EMA3 (1/4-M16X2), где ХХХ - Диапазоны измерений = 016, 100, 400, 600, 1000 бар |
Прибор для диагностики гидравлических систем ServiceMan
Прибор Serviceman имеет два выхода для датчиков. Для измерения перепада давлений достаточно просто нажать кнопку. Также возможно быстрое сравнение фактических и заданных значений. Serviceman очень надежен и нечувствителен к загрязнениям, что позволяет использовать его в тяжелых условиях эксплуатации. Цифровой индикатор позволяет точно читать показания. Прибор Serviceman обладает небольшими размерами и массой: идеальный выбор для мобильного использования. | | |
Serviceman с блоком питания 2 входа с интерфейсом ПК Выход для передачи данных позволяет подключать прибор к компьютеру. Печать данных может использоваться для обязательного документирования измерений согласно требованиям ISO 9001. В памяти мин. и макс. значений сохраняются пиковые значения. Определяются пики давления, которые могут привести к поломке оборудования. Внимание: Serviceman не предназначен для индикации отрицательных значений давления и объемного расхода. Если к нему подключен датчик SCPT, возможна индикация только значения давления, передаваемого датчиком. Для измерения температуры необходимо использовать отдельный температурный датчик. Serviceman, как и все приборы серии SensoControl имеет функцию распознавания датчика. Благодаря этому не требуется проведение продолжительных работ по настройке. Прибор производит автоматическое масштабирование диапазонов измерений и отображение единиц измерения на дисплее. Такой подход предотвращает неверные измерения и продолжительную юстировку прибора. |
Комплектация приборов Serviceman
Обозначение | Комплектность |
---|---|
SCM-152-0-02 | Serviceman с питанием от батарейки |
SCM-152-1-02 | Serviceman с питанием от аккумуляторной батарейки, Зарядное устройство SCSN |
SCM-152-2-02 | Serviceman с портом RS232, с питанием от аккумуляторной батареи, Зарядное устройство SCSN, Программное обеспечение, Кабель ПК (RS232) |
Аксессуары для Serviceman
SCSN-450 | Зарядное устройство от сети 110/220В |
---|---|
SCK-318-05-21 | Зарядное устройство от автомобильного прикуривателя 12/24В |
SCK-315-02-31 | Кабель подключения к ПК, RS232 |
SC-811 | Аккумуляторная батарея |
SC-CD 4082 | Программное обеспечение |
Прибор для диагностики гидравлических систем Service Master Easy
Прибор для диагностики гидравлики Parker Service Master Easy является многоканальным ручным измерительным прибором, который используется для одновременного измерения гидравлических величин. Возможно измерение, отображение, сохранение и обработка всех гидравлических параметров, т. е. давления, перепада давлений, расхода и гидравлической мощности. Для соответствия требованиям как в современной промышленной гидравлике, так и в сложных мобильных гидравлических системах, пользователю предоставляются различные модели прибора. Благодаря автоматическому распознаванию датчиков все измеренные значения немедленно отображаются на дисплее. Возможно любое использование каждого выхода. Дисплей автоматически переключается на соответствующий размер строки. - Измерение пиков давления (индикация мин./ макс. значений). Благодаря частоте в 1.000 измерений/с прибор быстро регистрирует возникающие пики давления с миллисекундной частотой. В приборе Parker Service Master Easy также возможен переход в ускоренный режим работы. | ||
- Измерение перепадов давления. Точное измерение delta p. При рабочем давлении выполняется коррекция отклонения датчиков давления относительно друг друга. В случае устройств регулирования силовой нагрузки точная настройка значения ?p является условием для безаварийной работы гидравлики. Комбинация из значений delta p (бар) и расхода Q (л/мин) отображается как гидравлическая мощность P (кВт). - Внешние датчики. Аналоговые сигналы, например, от датчика усилия или скорости (датчика стороннего производителя) измеряются с помощью внешних модулей. Таким же образом производится регистрация значений электрического тока или напряжения, например, для пропорциональных клапанов. - Запись (сохранение) измеренных значений используется для документирования настроек и фактических состояний в гидравлической системе. С помощью программы SensoWin возможна дальнейшая обработка этих значений на ПК. При работе в режиме реального времени (онлайн-режиме) все измеренные значения передаются непосредственно на компьютер, где выполняется их сохранение |
Комплектация приборов Service Master Easy
Обозначение | Комплектность |
---|---|
SCM-330-2-02 | Трёхканальный ServiceMasterEasy, Зарядное устройство SCSN, Программное обеспечение SensoWin, кабель подключения к ПК (USB) |
SCM-340-2-02 | Четырёхканальный ServiceMasterEasy, Зарядное устройство SCSN, Программное обеспечение SensoWin, кабель подключения к ПК (USB) |
Аксессуары для Service Master Easy
SCSN-450 | Зарядное устройство от сети 110/220В |
---|---|
SCK-318-05-21 | Зарядное устройство от автомобильного прикуривателя 12/24В |
SCK-315-02-34 | Кабель подключения к ПК, USB |
SC-BAT-340 | Аккумуляторная батарея |
SC-CD 4082 | Программное обеспечение |
Прибор для диагностики Service Master Plus

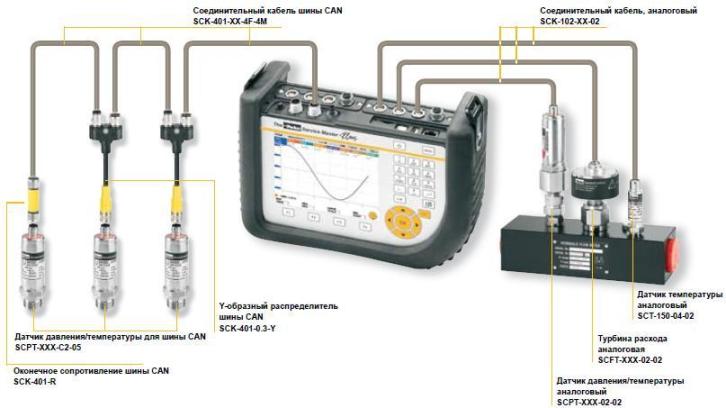

Новый переносной многофункциональный измерительный прибор Service Master Plus отражает последние тенденции в приборах диагностики гидравлики - многофункциональность и мобильность. Измерение, отображе- ние и анализ сложных процессов в указанных областях еще никогда не был таким простым. Прибор имеет следующие характеристики и функции: - До 16 аналоговых каналов или 2 высокоскоростных канала (0,1 мс), автоматическое распознавание датчиков - Большой цветной 5,7“дисплей для четкого обзора всеобъемлющей информации - 2 сети шины CAN, до 32 каналов - Интерфейс ПК (USB 2.0); передача факт измеренных значений - Отображение значений: цифры, гистограмма, стрелка, кривая - Память - 4 млн. измеренных значений для каждого измерения. Внутренняя память 64 МБ (около 32 млн. измеренных значений) |
Комплекты приборов диагностики (чемоданы)
Очень удобно приобретать комплекты приборов для диагностики гидравлики, собранные в один чемодан, который содержит сам прибор комплект проводов и датчиков, инструкцию и программное обеспечение. |
Датчики давления/температуры и частоты вращения
В зависимости от требований к измерениям предоставляются различные модели датчиков: - Датчики давления/температуры, модель SCPT: прочная конструкция из нержавеющей стали, время реакции 1 мс, регистрация пиков давления, точность ±0,25 % (норм.), диагностический переходник - Датчики температуры, модель SCT: датчик температуры для высоких давлений для измерений в гидравлических системах, измерение температуры гидравлической жидкости до 125°C вкручиваемый или ручной датчик | |
- Датчик частоты вращения, модель SCPRM: бесконтактное измерение частоты вращения, измерение частоты вращения до 10 000 об/мин, с жестким кабелем длиной 2 м |
Коды для заказа датчиков и соединительных проводов
Обозначение | Описание | Примечание |
---|---|---|
SCPT-XXX-02-02 | Датчик давления (пятиштырьковый выход), Переходник SCA-1/2-EMA-3 для тестовой точки М16Х2 | ХХХ = 015, 060, 150, 400, 600, 1000 бар |
SCFT-XXX-02-02 | Датчик расхода (пятиштырьковый выход), Порт М10Х1 для подключения ввертного датчика температуры, Tестовая точка М16Х2 (подключение датчика давления) | XXX = 015, 060, 150, 300, 600 л/мин |
SCFT-750-02-02 | Датчик расхода (пятиштырьковый выход), Порт М10Х1 для подключения ввертного датчика температуры, Tестовая точка М16Х2 (подключение датчика давления) | до 750 л/мин |
SCFT-150-DRV | Датчик расхода (пятиштырьковый выход) с нагрузочным клапаном, Порт М10Х1 для подключения ввертного датчика температуры, Tестовая точка М16Х2 | до 150 л/мин |
SCLV-PTQ-XXX | Датчик расхода (пятиштырьковый выход) с нагрузочным клапаном, Порт М10Х1 для подключения ввертного датчика температуры, Tестовая точка М16Х2 (подключение датчика давления) | ХХХ = 300, 600 л/мин |
SCLV-PTQ-XXX | Датчик расхода (пятиштырьковый выход) с нагрузочным клапаном, Порт М10Х1 для подключения ввертного датчика температуры, Tестовая точка М16Х2 (подключение датчика давления) | до 750 л/мин |
SCT-150-0-02 | Датчик температуры - зонд | |
SCT-150-04-02 | Датчик температуры ввертной (M10X1) | Для врезки есть переходник SCA-GMA3/20S/T |
SCRPM-220 | Датчик оборотов, трёхметровый кабель с пятиштырьковым выходом | |
SCRPMA-001 | Контактная насадка для датчика оборотов | |
SCRPMA-002 | Оптическая насадка для датчика оборотов | |
SCRPMA-010 | Отражающая лента, 0,5м | |
SCK-102-03-02 | Соединительный провод (пятиштырьковый), "папа-папа", длина 3 м | |
SCK-102-05-02 | Соединительный провод (пятиштырьковый), "папа-папа", длина 5 м | |
SCK-102-05-12 | Удлинительный провод (пятиштырьковый), "мама-папа", длина 5 м | |
SCK-002-08 | Адаптер четырехштырьковый "мама" - пятиштыриковый "папа" | Для старых приборов SensoControl |
Переходники, микрошланги
Обозначение | Описание | Примечание |
---|---|---|
EMA3/1/4EDCF | Тестовая точка G1/4 (наружн. резьба) с уплотнительнеым кольцом - М16Х2 (наружн. резьба) | |
MAV1/4MA3CF | Переборочный фитинг для ServiceJunior/ServiceJuniorWireless G1/4 (внутр. резьба) - М16Х2 (наружн. резьба) | |
SCA-GMA3/20S/T | Тройник проходной типоразмера 20S (М30Х2) с портом М10Х1 для ввертного датчика температуры | |
SCA-EMA-3/3 | Переходник М16Х2 (наружн. резьба) - М16Х2 (наружн. резьба) | |
SMA3-1500CF | Микрошланг (Д=2мм), фитинги М16Х2 (внутр. резьба), длина 1,5 м | Стандартные длины 1000, 1500, 2000, 2500, 3200, 4000 мм |
SMA3-4000CF | Микрошланг (Д=2мм), фитинги М16Х2 (внутр. резьба), длина 4 м |
Документация производителя на средства диагностики SensoControl
Название | Ссылка для скачивания | ||
---|---|---|---|
CAT/4054-2/UK Diagnostic Test Equipment for Hydraulics | |||
CAT/4100-9/UK Industrial tube fittings division europe | |||
Каталог Senso Control 4054-2/RU на русском | |||
Каталог Parker Service Master Easy |
